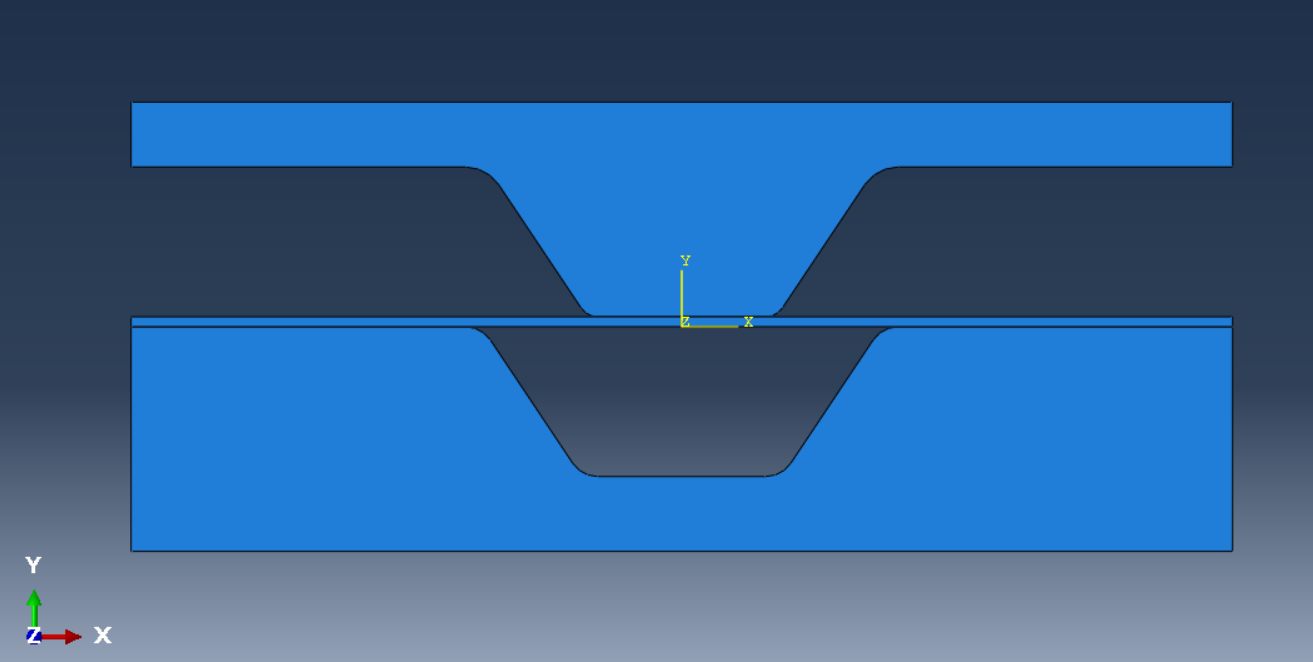

[显式动力学] 2D板材冲压


操作视频

*Heading
** Job name: Job-3 Model name: Model-1-Copy-Copy
** Generated by: Abaqus/CAE 2024
*Preprint, echo=NO, model=NO, history=NO, contact=NO
**
** PARTS
**
*Part, name=ban
*Node
...
*Element, type=CPS4R
...
*Nset, nset=Set-11, generate
    1,  1326,     1
*Elset, elset=Set-11, generate
    1,  1100,     1
*Nset, nset=Set-2
  1,  2,  7,  8,  9, 10
** Section: Section-1
*Solid Section, elset=Set-11, material="AISI 4340 Steel, annealed"
,
*End Part
**
*Part, name=shang
*Node
...
*Element, type=CPS3
...
*Element, type=CPS4R
...
*Nset, nset=Set-1, generate
   1,  674,    1
*Elset, elset=Set-1, generate
   1,  596,    1
** Section: Section-1
*Solid Section, elset=Set-1, material="AISI 4340 Steel, annealed"
,
*End Part
**
*Part, name=xia
*Node
...
*Element, type=CPS3
...
*Element, type=CPS4R
...
*Nset, nset=Set-1, generate
   1,  637,    1
*Elset, elset=Set-1, generate
   1,  572,    1
** Section: Section-1
*Solid Section, elset=Set-1, material="AISI 4340 Steel, annealed"
,
*End Part
**
**
** ASSEMBLY
**
*Assembly, name=Assembly
**
*Instance, name=ban-1, part=ban
*End Instance
**
*Instance, name=shang-1, part=shang
          0.,          15.,           0.
*End Instance
**
*Instance, name=xia-1, part=xia
*End Instance
**
*Nset, nset=Set-1, instance=xia-1
   7,   8,   9,  10,  11,  12,  13,  14,  15,  16,  17,  18,  19,  20,  21,  22
  23,  24,  25,  26,  27,  28,  29,  30,  31,  32,  33, 176, 177, 178, 179, 180
 181, 182, 183, 184, 185, 186, 187, 188, 189, 190, 191, 192, 193, 194, 195, 196
 197, 198, 199, 200, 201, 202, 203, 204
*Elset, elset=Set-1, instance=xia-1
  29,  30,  31,  32,  33,  44,  51,  56,  60,  63,  64,  65,  71,  79,  85,  91
  94,  98, 102, 103, 106, 107, 110, 111, 116, 124, 133, 141, 149, 157, 158, 164
 165, 172, 173, 179, 269, 274, 284, 292, 296, 349, 351, 352, 354, 355, 356, 357
 358, 359, 365, 366, 367, 368, 369
*Nset, nset=Set-2, instance=shang-1
   3,  47,  48,  49,  50,  51,  52,  53,  54,  55,  56,  57,  58,  59,  60,  61
  62,  63,  64,  65,  66,  67,  68,  69,  70,  71,  72,  73,  74,  75,  76,  77
  78,  79,  80,  81,  82, 209, 210, 211, 212, 213, 214, 215, 216, 217, 218, 219
 220, 221, 222, 223, 224, 225, 226, 227, 228, 229, 230, 231, 232, 233, 234, 235
 236, 237, 238, 239, 240, 241, 242, 243, 244, 245
*Elset, elset=Set-2, instance=shang-1
  14,  15,  16,  17,  18,  19,  20,  21,  22,  30,  31,  32,  33,  46,  47,  52
 171, 172, 173, 174, 175, 176, 177, 178, 179, 180, 181, 182, 183, 184, 185, 186
 187, 188, 189, 190, 191, 192, 193, 194, 195, 196, 264, 265, 266, 267, 268, 269
 275, 291, 314, 320, 322, 323, 324, 326, 328, 330, 332, 333, 334, 335, 336, 338
 340, 346, 348, 350, 352, 354, 356, 358, 359
*Nset, nset=Set-3, instance=ban-1
  1,  2,  7,  8,  9, 10
*Elset, elset=Set-3, instance=ban-1
   1,   2,   3,   4,   5, 551, 552, 553, 554, 555
*Elset, elset=_m_Surf-1_S3, internal, instance=xia-1
  14,  15,  17,  20,  21,  22,  77,  84, 114, 188, 196, 311, 312, 313, 314, 315
*Elset, elset=_m_Surf-1_S1, internal, instance=xia-1
  16,  18,  19,  24,  76,  81,  82,  83, 105, 187, 194, 305, 317, 562
*Elset, elset=_m_Surf-1_S2, internal, instance=xia-1
   9,  88, 123, 130, 132, 139, 148, 184, 232, 300, 306, 307, 326, 388, 561
*Elset, elset=_m_Surf-1_S4, internal, instance=xia-1
  90,  93,  96, 100, 104, 131, 147, 155, 156, 170, 171, 186, 301, 302, 303, 304
 308, 309, 331
*Surface, type=ELEMENT, name=m_Surf-1
_m_Surf-1_S3, S3
_m_Surf-1_S1, S1
_m_Surf-1_S2, S2
_m_Surf-1_S4, S4
*Elset, elset=_m_Surf-3_S4, internal, instance=shang-1
  48,  58,  60,  61,  63,  64,  66,  68,  74,  76,  77,  79,  80,  81, 112, 119
 121, 129, 130, 135, 136, 137, 218, 226, 246, 249, 250, 251, 252, 253, 255, 256
 258,
*Elset, elset=_m_Surf-3_S2, internal, instance=shang-1
  49,  53,  55,  56,  82,  97, 105, 120, 149, 242, 247, 248, 257, 293, 295, 297
 298, 366, 368, 370, 374, 377, 378, 379, 380, 400, 585, 586
*Elset, elset=_m_Surf-3_S1, internal, instance=shang-1
 142, 164, 261, 294, 296, 384, 386, 387, 388, 389, 390, 391, 392, 393, 394
*Elset, elset=_m_Surf-3_S3, internal, instance=shang-1
 141, 144, 150, 151, 153, 166, 167, 169, 259
*Surface, type=ELEMENT, name=m_Surf-3
_m_Surf-3_S4, S4
_m_Surf-3_S2, S2
_m_Surf-3_S1, S1
_m_Surf-3_S3, S3
*Elset, elset=_s_Surf-1_S2, internal, instance=ban-1, generate
   5,  550,    5
*Elset, elset=_s_Surf-1_S4, internal, instance=ban-1, generate
  551,  1096,     5
*Surface, type=ELEMENT, name=s_Surf-1
_s_Surf-1_S2, S2
_s_Surf-1_S4, S4
*Elset, elset=_s_Surf-3_S4, internal, instance=ban-1, generate
   1,  546,    5
*Elset, elset=_s_Surf-3_S2, internal, instance=ban-1, generate
  555,  1100,     5
*Surface, type=ELEMENT, name=s_Surf-3
_s_Surf-3_S4, S4
_s_Surf-3_S2, S2
*End Assembly
*Amplitude, name=Amp-1, definition=SMOOTH STEP
             0.,              0.,            0.01,              1.
*Amplitude, name=Amp-2, definition=SMOOTH STEP
             0.,              1.,           0.005,              0.,            0.01,              0.
**
** MATERIALS
**
*Material, name="AISI 4340 Steel, annealed"
*Density
 7.85e-09,
*Elastic
205000., 0.27
*Plastic
470.,0.
**
** INTERACTION PROPERTIES
**
*Surface Interaction, name=IntProp-1
*Friction
 0.1,
*Surface Behavior, pressure-overclosure=HARD
**
** BOUNDARY CONDITIONS
**
** Name: BC-1 Type: Symmetry/Antisymmetry/Encastre
*Boundary
Set-1, ENCASTRE
** Name: move Type: Displacement/Rotation
*Boundary
Set-2, 1, 1
Set-2, 2, 2
Set-2, 6, 6
**
** INTERACTIONS
**
** Interaction: Int-1
*Contact, op=NEW
*Contact Inclusions, ALL EXTERIOR
*Contact Property Assignment
 ,  , IntProp-1
** ----------------------------------------------------------------
**
** STEP: Step-4
**
*Step, name=Step-4, nlgeom=YES
*Dynamic, Explicit
, 0.01
*Bulk Viscosity
0.06, 1.2
**
** BOUNDARY CONDITIONS
**
** Name: move Type: Displacement/Rotation
*Boundary, amplitude=Amp-1
Set-2, 1, 1
Set-2, 2, 2, -15.
Set-2, 6, 6
**
** OUTPUT REQUESTS
**
*Restart, write, number interval=1, time marks=NO
**
** FIELD OUTPUT: F-Output-3
**
*Output, field
*Node Output
U,
*Element Output, directions=YES
MISES,
**
** HISTORY OUTPUT: H-Output-3
**
*Output, history
*Energy Output
ALLKE, ALLPD, ALLSE
*End Step
** ----------------------------------------------------------------
**
** STEP: Step-5
**
*Step, name=Step-5, nlgeom=YES
*Dynamic, Explicit
, 0.01
*Bulk Viscosity
0.06, 1.2
**
** BOUNDARY CONDITIONS
**
** Name: move Type: Displacement/Rotation
*Boundary, amplitude=Amp-2
Set-2, 1, 1
Set-2, 2, 2, -15.
Set-2, 6, 6
**
** OUTPUT REQUESTS
**
*Restart, write, number interval=1, time marks=NO
**
** FIELD OUTPUT: F-Output-3
**
*Output, field
*Node Output
U,
*Element Output, directions=YES
MISES,
**
** HISTORY OUTPUT: H-Output-3
**
*Output, history
*Energy Output
ALLKE, ALLPD, ALLSE
*End Step
